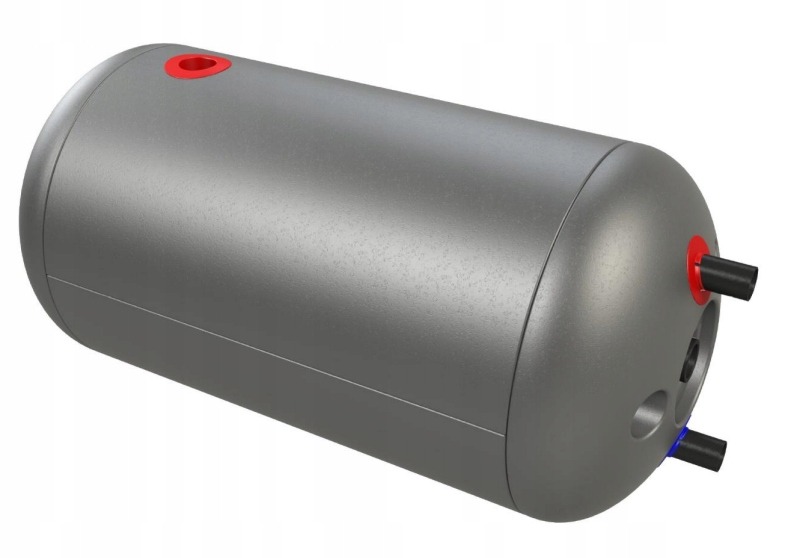

Bojler wymiennik ELEKTROMET 100 l 2 wężownice

Zasobniki i podgrzewacze wody użytkowej typu WGJ-g przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jednorodzinnych, warsztatów, itp.

Produkowane są w wariancie z podwójną wężownicą: podgrzewacz-wymiennik WGJ-g MAX.

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą.

Izolacja termiczna wykonana jest z pianki polistyrenowej.

Wymiennik ze względu na swoją budowę może być instalowany wyłącznie w pozycji poziomej do sieci wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa (6 bar). Jeżeli jednak ciśnienie w sieci wodociągowej przekracza 0,4 MPa, to przed wymiennikiem zaleca się zamontować zawór redukcyjny lub zbiornik przeponowy w celu ograniczenia kłopotliwego wypływu wody z zaworu bezpieczeństwa.

Podstawowe dane techniczne:

Pojemnosć magazynowa zbiornika: 79 dm³

Powierzchnia wężownicy: 0,38 m²

Klasa efektywności energetycznej**: A

Parametry pracy zbiornika: max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C

Parametry czynnika grzewczego: max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C

Wymiary (średnica x długość): 500 mm x 860 mm

** zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013

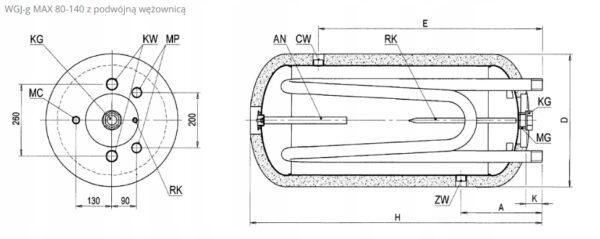

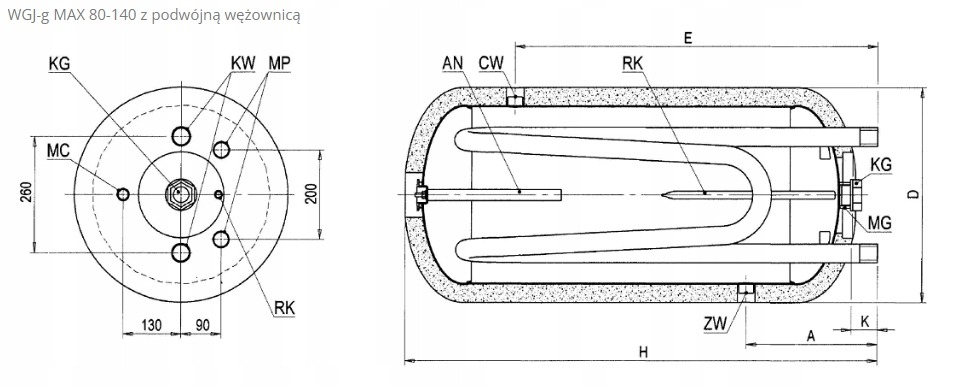

H: 1060 mm

D: 500 mm

E: 860 mm

A: 230 mm

K: 65 mm

ROZSTAW KRÓĆCÓW PRZYŁĄCZENIOWYCH: 260 mm

• ZW: zimna woda użytkowa dopływ ¾” (maskownica niebieska)
• CW: ciepła woda użytkowa odpływ ¾” (maskownica czerwona)
• AN: anoda magnezowa na korku 1¼” (dla WGJ-g 80-140) lub 2″ (dla WGJ-g 160, 200 i 250)
• RK: rurka termometryczna zamknięta Ø 12 mm wewnątrz
• MC: mufa cyrkulacji ½”
• MP: mufa przyłącza “podkowy” 1″
• KW: króciec wężownicy 1¼”
• KG: korek grzałki 1½”
• MG: mufa grzałki 1½”
• WE: zasilanie wodą grzewczą 1¼”
• WY: powrót wody grzewczej 1¼”
