Poziomy wymiennik c.w.u. – SGW(L)P

• System szybkiego podgrzewania – duży płaszcz wodny.
• Współpraca z wszystkimi typami kotłów c.o.
• Opatentowana technologia izolacji.
• Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
• Dodatkowe zabezpieczenie w standardzie – anoda magnezowa.
• Mufa cyrkulacyjna i mufa pod czujkę z kotła c.o. w standardzie.
• Pojemność: 100 litrów

Wygodna instalacja

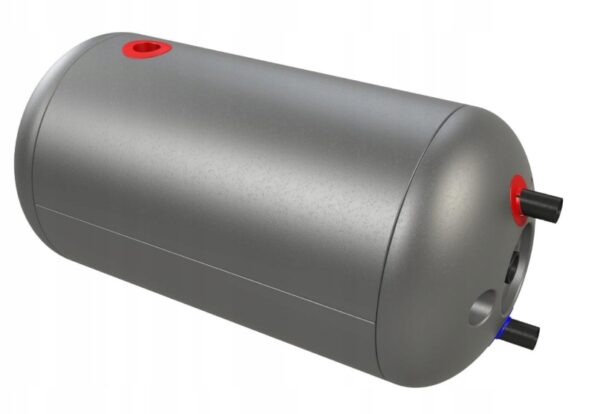

Wymiennik dwupłaszczowy SGW(L)P to najwydajniejszy, w swojej klasie, wymiennik poziomy. Zapewnia szybkie ogrzanie wody użytkowej i komfortowe użytkowanie. Płaszcz zewnętrzny umieszczony niemal  na całej powierzchni zbiornika ściśle przylega do jego powierzchni. Taka konstrukcja gwarantuje wydajną pracę i ogranicza straty ciepła. Przyłącza w dolnej i górnej części, mocowanego w poziomie zbiornika, zapewniają łatwą obsługę i wygodny montaż. W dennicy wymiennika zastosowano mufę cyrkulacyjną, która umożliwia podłączenie zewnętrznej pompy cyrkulacyjnej oraz mufę pod czujkę kotła c.o. Wymiennik dwupłaszczowy SGW(L)P oferowany jest w pojemnościach: 100 litrów. Maksymalna temperatura pracy zbiornika to 100°C.

Sprawdzona izolacja

Oszczędne i wydajne funkcjonowanie wymiennika c.w.u. gwarantowane jest przez stosowanie opatentowanej technologii izolacji. Gruba warstwa gęstej pianki zapewnia podwyższoną izolację a tym samym długie utrzymanie temperatury wody i oszczędność energii.

Ocieplenie:

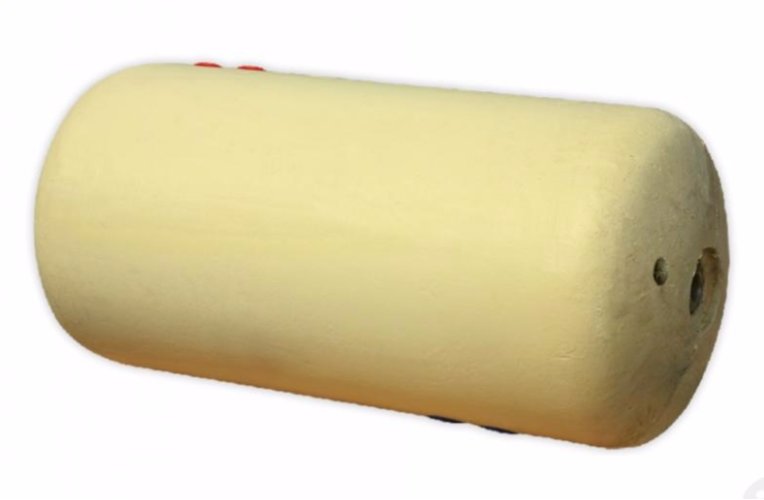

• Żółta, twarda pianka poliuretanowa

Zabezpieczenie antykorozyjne

Najwyższej jakości emalia ceramiczna EXTRA GLASS® nakładana metodą „na mokro” i długo wypalana gwarantuje dokładne zabezpieczenie powierzchni zbiornika. Chroni przed korozją i zapewnia higieniczne użytkowanie. O zwiększone zabezpieczenie antykorozyjne zbiornika i grzałki elektrycznej dba wymienna anoda magnezowa.

Zasilanie

Źródłem ciepła w wymienniku może być dowolny kocioł c.o., opcjonalnie także grzałka elektryczna. Komplet elektryczny GE z grzałką i sterownikiem zapewnia komfort użytkowania ciepłej wody niezależnie od pracy kotła c.o.  Instalowany jest w dennicy, co pozwala na łatwy montaż w dowolnym momencie.

Gwarantowana jakość

Rysunek techniczny:

1. mufa pod czujkę z kotła c.o. Gw 1/2”
2. Gw 5/4” na komplet elektryczny GE
3. mufa cyrkulacyjna Gw 3/4”
4. wylot c.w.u
5. wlot gorącej wody z c.o. Gw 1”
6. anoda magnezowa
7. wymiennik c.o. (płaszczowy)
8. izolacja
9. Gw 5/4” na komplet elektryczny GE
10. dławik
11. wlot zimnej wody Gw 3/4”
12. zawór bezpieczeństwa
13. wylot wody do c.o Gw 1”

DANE TECHNICZNE:

• pojemność magazynowa* (l.): 107
• ErP klasa efektywności energetycznej – pianka poliuretanowa: C
• straty postojowe* (W): 69
• max. ciśnienie pracy zbiornika (MPa): 0.6
• max. ciśnienie pracy wymiennika płaszczowego (MPa): 0.2
• max. temperatura pracy zbiornika (°C): 95
• max. temperatura pracy wymiennika (°C): 110
• powierzchnia wymiennika płaszczowego (m2): 0.70
• pojemność wymiennika płaszczowego (l.): 8.1
• moc wymiennika (70/10/45°C) (kW): 16.7
• wydajność wymiennika (70/10/45°C) (l/h): 408
• moc wymiennika (80/10/45°C) (kW): 19
• wydajność wymiennika (80/10/45°C) (l/h): 470
• anoda magnezowa korek 5/4″ (mm): 33×200
• L – długość (mm): 1000
• D – średnica zbiornika – izolacja poliuretanowa (mm): 470
• Wymiar A (mm): 170
• Wymiar B (mm): 265
• Wymiar C (mm): 710
• Wymiar E (mm): 815
